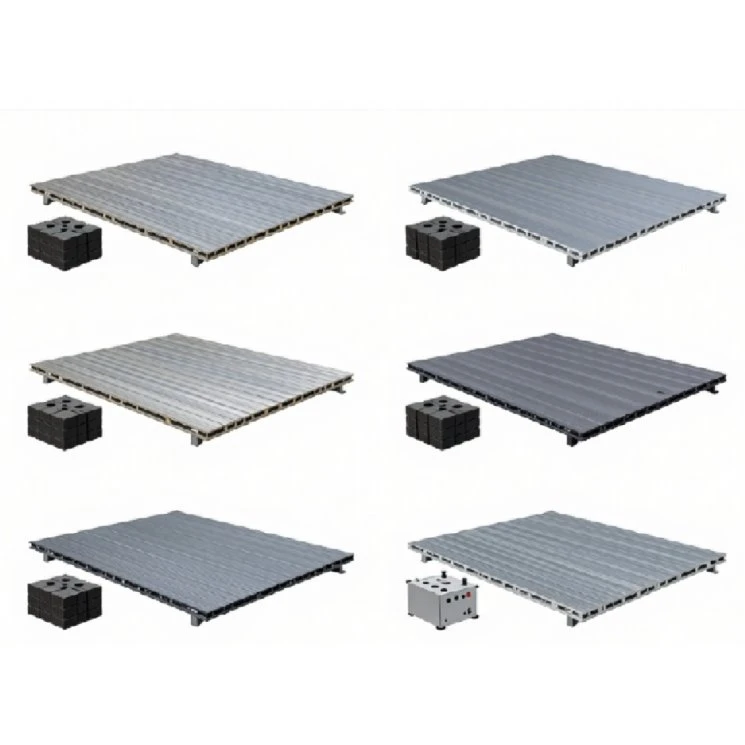

කාර්මික බර-පටවන ලද මහල පද්ධතිය
Industrial Heavy{0}}Load Raised Floor System යනු සාන්ද්‍රිත ස්ථිතික පැටවීම් සහ එක් පුවරුවකට කිලෝග්‍රෑම් 2,500 දක්වා ගතික පෙරළීමේ උපකරණ සඳහා නිර්මාණය කර ඇති මොඩියුලර් යටිතල පහසුකම් විසඳුමකි. මෙහෙවර-තීරණාත්මක කාර්මික පහසුකම්, අධිපරිමාණ දත්ත මධ්‍යස්ථාන සහ අර්ධ සන්නායක පිරිසිදු කාමර සඳහා නිර්මාණය කර ඇති අතර, පද්ධතිය දැඩි ව්‍යුහාත්මක දෘඪතාව සහ භූගත අඛණ්ඩතාව පවත්වා ගනිමින් ඉහළ-ඝනත්ව කේබල් මාර්ගගත කිරීම සහ HVAC බෙදා හැරීම සඳහා බිම් ප්ලේනම් යටතේ නිල ඇඳුමක් ස්ථාපිත කරයි.
ප්රධාන ලක්ෂණ
වෑල්ඩින් වානේ ඉදිකිරීම්:සීතල-රෝල් කරන ලද SPCC වානේ කවච ප්රතිරෝධය-වෑල්ඩින් කර ඉහළ-ඝනත්ව සැහැල්ලු කොන්ක්‍රීට් වලින් පුරවා, හිස් ධ්වනි ඉවත් කිරීම සහ බලපෑම් ප්රතිරෝධය උපරිම කිරීම.
අන්තර් අගුළු ජාල අනුකෘතිය:බෝල්ට්-ස්ට්‍රින්ගර් රාමුව සෑම පදික ශීර්ෂයක්ම සුරක්ෂිත කරයි, පාර්ශ්වික විස්ථාපනය සීමා කරයි සහ යටි තට්ටුව හරහා බර යාන්ත්‍රික බර ඒකාකාරව බෙදා හරියි.
පාලිත ESD විසුරුවා හැරීම:මතුපිට ලැමිෙන්ට් මගින් 1 × 10⁶ සිට 1 × 10⁹ ඕම් දක්වා ස්ථායී විද්‍යුත් ප්‍රතිරෝධයක් සපයන අතර සංවේදී තාක්ෂණික අවකාශයන්හි විද්‍යුත් ස්ථිතික විසර්ජනය වළක්වයි.
විඛාදන ප්රතිරෝධය:තෙත් සහ විඛාදන කාර්මික පරිසරයන් සඳහා ශ්රේණිගත කර ඇති බහු-අදියර සින්ක් පොස්පේට් සහ ඉපොක්සි කුඩු ආලේපනය (අවම මයික්‍රෝන 60 ඝණකම).
පද්ධති ව්යුහය
ස්ථාපනයක් රඳා පවතින්නේ නිරවද්‍ය-ඉංජිනේරු සංරචක තුනක් මත සෘජු බර දරණ පෙළගැස්ම තුළ ක්‍රියා කරන-:
|
සංරචකය |
ද්රව්ය සහ පිරිවිතර |
කාර්යය |
|
බර-රාජකාරි පැනලය |
SPCC වානේ ඉහළ/පහළ කවචය, සැහැල්ලු කොන්ක්‍රීට් හරය; ඝණකම: 35-45 මි.මී |
සෘජු සිරස් සහ රෝලිං බර දරයි; ඉහළ ඇඳුම් මතුපිට සපයයි |
|
බෝල්ට් ස්ට්‍රින්ගර් |
සීතල-සාදපු සෘජුකෝණාස්‍රාකාර වානේ බට (මි.මී. 0.8–1.5 බිත්ති ඝණත්වය) |
දෘඪ ජාලක අනුකෘතියක් සෑදීමට පාදක හිස් සම්බන්ධ කරයි |
|
වානේ පදික වේදිකාව |
නූල් දැමූ වානේ සැරයටිය, බර-මාපක පාදක තහඩුව (100 × 100 × 4 මි.මී.), ඩයි-වාත්තු හිස |
නිමි බිම උස (150-1500 මි.මී.) සකස් කරයි; උප පොළට බඩු මාරු කරයි |
තාක්ෂණික පිරිවිතර
|
පරාමිතිය |
සම්මත ශ්රේණිය |
බර-රාජකාරි ශ්රේණිය |
අමතර බර-රාජකාරි ශ්රේණිය |
|
සාන්ද්රගත පැටවීම |
4.45 kN (1,000 lbf) |
6.67 kN (1,500 lbf) |
11.12 kN (2,500 lbf) |
|
ඒකාකාර පැටවීම |
12,000 N/m² |
16,000 N/m² |
23,000 N/m² |
|
රෝලිං ලෝඩ් (EN 12825) |
2.5 kN හි චක්‍ර 3,000 ක් |
4.5 kN හි චක්‍ර 10,000 ක් |
6.0 kN හි චක්‍ර 20,000 ක් |
|
Ultimate Load Capacity |
13.3 kN ට වඩා විශාල හෝ සමාන වේ |
20.0 kN ට වඩා විශාල හෝ සමාන වේ |
33.3 kN ට වඩා විශාල හෝ සමාන වේ |
|
ආරක්ෂිත සාධකය |
3.0× වැඩ බර |
3.0× වැඩ බර |
3.0× වැඩ බර |
|
පද්ධතියේ උස (FFH) |
200-1000 මි.මී |
300-1200 මි.මී |
400-1500 මි.මී |
|
විදුලි ප්රතිරෝධය |
1 × 10⁶–1 × 10⁹ Ω |
1 × 10⁶–1 × 10⁹ Ω |
1 × 10⁶–1 × 10⁹ Ω |
භූ කම්පන කාර්ය සාධනය
Sway Bracing ගැළපුම:කම්පන වලදී ව්‍යුහාත්මක කැපීම වැළැක්වීම සඳහා බර-වැඩ සහිත භූ කම්පන සෙවුම් වරහන් සහ දෘඪ-රාමු පාද නැංගුරම් පිළිගැනීමට සැලසුම් කර ඇත.
ධනාත්මක-Lock Uplift Screws:ඉහළ-සංඛ්‍යාත භූ කම්පන සිදුවීම් වලදී ස්ට්‍රිංගර් ගාංචු සිරස් පැනල විස්ථාපනය වළක්වයි.
ගතික ප්ලාවිත ඉවසීම:පද්ධතිය බර ධාරිතාව හෝ භූගත අඛණ්ඩතාවයට බාධා නොකර යටි තට්ටුවේ අපගමනය අවශෝෂණය කරයි.
සාමාන්ය යෙදුම්
දත්ත මධ්‍යස්ථාන සහ ස්ථාන පහසුකම්:බර ප්රධාන රාමු, UPS බැටරි රාක්ක, සහ ඉහළ-පරිමා CRAC ඒකක සහිත ප්රධාන සේවාදායක ශාලා.
අර්ධ සන්නායක ෆැබ්ස්:ප්‍රති-ස්ථිතික බිම් ඇතුරුම්, වේෆර් ප්‍රවාහන කරත්ත සඳහා ඉහළ රෝලිං භාර ප්රතිරෝධය, සහ දැඩි අංශු පාලනයක් අවශ්‍ය පිරිසිදු කාමර.
කාර්මික පාලන සහ බල උපපොළ:SCADA පාලන කාමර, ටර්බයින අධීක්ෂණ බිම්, සහ විදුලි ස්විච් ගියර් බොක්ක.
මෝටර් රථ එකලස් කිරීම:අධික නඩත්තු තදබදයට නිරාවරණය වන රොබෝ විද්‍යාව සහ පීඑල්සී පාලන කොටු.
ස්ථාපනය සහ අභිරුචිකරණය
ඉවසීම මට්ටම් කිරීම:නූල් සහිත පදික කරපටි මගින් මීටර් 10 ක පරතරයක් හරහා ± 1.5 mm ඇතුළත නිමි බිම් උස මනාව සුසර කිරීමට ඉඩ සලසයි.
අභිරුචි කටවුට්:කර්මාන්තශාලා-යන්ත්‍රගත කේබල් ග්‍රෝමට්, බුරුසු තීරු, සහ පරිමිතිය වාතාශ්‍රය ග්‍රේට් (55% දක්වා නොමිලේ වායු ප්‍රවාහ ප්‍රදේශය) MEP පිරිසැලසුම් ඇඳීම් සඳහා ගොඩනගා ඇත.
මතුපිට විකල්ප:ඉහළ-පීඩන ලැමිෙන්ට් (HPL), සන්නායක PVC, සහ බෙයා නිමාව ද්විතීයික අඩවිය සඳහා-යෙදුන ලද බිම් උළු සඳහා සූදානම්.
ප්රමිති සහ ගුණාත්මකභාවය
CISCA:සාන්ද්‍රිත, පෙරළෙන සහ අවසාන බර සීමාවන් සඳහා පරීක්‍ෂා කර සත්‍යාපනය කර ඇත.
EN 12825:බර{0}}දරණ පන්තිය, අපගමනය පන්තිය සහ ආරක්ෂිත සාධකය අනුව වර්ගීකරණය කර ඇත.
ASTM E84:ගිනි ආරක්ෂණ අනුකූලතාවය සඳහා දැල්ල පැතිරීම සහ දුම් සංවර්ධන ශ්රේණිගත කිරීම.
ISO 9001 / ISO 14001:නිෂ්පාදන මාර්ග හරහා පවත්වාගෙන යනු ලබන තත්ත්ව කළමනාකරණය සහ පාරිසරික ප්‍රමිතීන්.
නිෂ්පාදනය සහ ව්‍යාපෘති සහාය
නිෂ්පාදන ධාරිතාව:ස්වයංක්‍රීය මුද්දර මුද්‍රණ යන්ත්‍ර, බහු-අක්ෂ රොබෝ වෙල්ඩින් සෛල, සහ කුඩු ආලේපන රේඛා 80,000 m² මාසික නිමැවුම් ලබා දෙයි.
ද්රව්ය සොයා ගැනීමේ හැකියාව:රසායනික සහ ආතන්ය ගුණ සත්‍යාපනය කරන මෝල් පරීක්ෂණ සහතික (MTC) සපයන මෝල් වලින් සෘජුවම ලබා ගන්නා වානේ තහඩු.
ඉංජිනේරු ඉදිරිපත් කිරීම්:ව්‍යාපෘති ප්‍රදානය මත CAD සාප්පු ඇඳීම්, පරිමිත මූලද්‍රව්‍ය විශ්ලේෂණය (FEA) වාර්තා, බර ගණනය කිරීමේ පත්‍ර සහ භූ කම්පන ලියකියවිලි සම්පූර්ණයෙන් බෙදා හැරීම.
නිති අසන පැණ
Q: මෙම පද්ධතිය සඳහා උපරිම රෝලිං භාර ධාරිතාව කොපමණද?
A: EN 12825 ප්‍රමිතීන්ට අනුව චක්‍ර 20,000ක් හරහා පරීක්‍ෂා කරන ලද අමතර බර-6.0 kN දක්වා පෙරළීමේ බරට ඔරොත්තු දෙන අතර, පැලට් ජැක් හෝ සේවාදායක ප්‍රවාහන කරත්ත යටතේ පැනල් දාර විකෘති වීම වළක්වයි.
Q: බිම් ජාලය හරහා විදුලි බිම් නඩත්තු කරන්නේ කෙසේද?
A: සන්නායක නූල් ගෑස්කට් සහ පුවරු, නූල් සහ වානේ පදික අතර සෘජු ලෝහ-සිට{1}}ලෝහ සම්බන්ධතා හරහා භූගත අඛණ්ඩතාව ස්ථාපිත කර ඇති අතර, නම් කරන ලද යටි බිම් ලක්ෂ්‍යවලින් අවසන් වේ.
ප්‍ර: මෙම බිම් ඇතුරුම් පද්ධතියට යටි බිම් HVAC සැපයුම් ප්ලේම් සඳහා පහසුකම් සැලසිය හැකිද?
පිළිතුර: ඔව්. පරිමිතිය සන්ධි සංවෘත-සෛල නියෝප්‍රීන් ගෑස්කට්වලින් මුද්‍රා තැබූ විට ව්‍යුහාත්මක ජාලකය 300 Pa දක්වා පහළ ස්ථිතික වායු පීඩනයට කාන්දු වීමකින් තොරව ඔරොත්තු දෙයි.
ප්‍ර: බහාලුම් -පූරණය ඇණවුම් සඳහා සම්මත ඉදිරි කාලය කුමක්ද?
A: සම්මත නිෂ්පාදන ඉදිරි කාලය දින 20 සිට 25 දක්වා සාප්පු ඇඳීමේ අනුමැතිය සහ තැන්පතු ලදුපතෙන් පසුව, සම්මත අඩි 40-අඩි ඉහළ ඝනක අපනයන බහාලුම් හරහා නැව්ගත කරනු ලැබේ.
ප්‍ර: ඔබ විදේශීය ව්‍යාපෘති සඳහා ස්ථාපන අධීක්ෂණය සපයනවාද?
A: අපි සවිස්තරාත්මක ස්ථාපන අත්පොත්, සාප්පු ඇඳීම් පැකේජ සහ දුරස්ථ ඉංජිනේරු සහාය ලබා දෙන්නෙමු. කොන්ත්‍රාත් ගිවිසුම මත-අඩවියේ තාක්ෂණික අධීක්ෂණය පවතී.
